Používa sa kremeň pri tavení?

Používa sa kremeň pri tavení: priama odpoveď

Áno, kremeň sa priamo používa pri tavení a vysokoteplotných taviacich procesoch, najmä vo forme kremenný téglik , nádoba vyrobená z taveného oxidu kremičitého, ktorý obsahuje roztavený kremík počas rastu kryštálov v polovodičovom a fotovoltaickom priemysle. Kremenný téglik je hlavným produktom vyrobeným z vysoko čistého kremenného piesku pre fotovoltaické a polovodičové polia a používa sa hlavne na podporu kontinuálnej kryštalizácie za podmienok vysokej teploty. Funguje ako spotrebné kremenné zariadenie, ktoré sa používa na uchovávanie polysilikónovej suroviny, keď sa zahrieva nad bod topenia a ťahá sa do monokryštálového ingotu. Materiál je vybraný, pretože bežné žiaruvzdorné materiály alebo kovy nedokážu udržať chemickú čistotu potrebnú pre elektronický a solárny kremík, zatiaľ čo kremenné sklo áno. Od tohto momentu tento článok vysvetľuje, prečo kremeň plní túto úlohu tak efektívne, ako sa líšia kremenné tégliky polovodičovej a fotovoltaickej kvality, ako sú vnútorne štruktúrované a ako si kupujúci môžu vybrať ten správny produkt z kremenného skla pre svoju vlastnú linku na tavenie alebo tepelné spracovanie.

Kremenný téglik má vlastnosti čistoty, homogenity a odolnosti voči vysokej teplote. Z hľadiska fyzikálneho tepelného správania je bod deformácie typického kremenného téglika okolo 1100 stupňov Celzia , bod mäknutia je okolo 1730 stupňov Celzia a maximálna teplota nepretržitého používania je okolo 1100 stupňov Celzia , ktorá môže krátkodobo dosiahnuť približne 1450 stupňov Celzia. Táto vysoká čistota v kombinácii s trvalou odolnosťou voči vysokým teplotám poskytuje základ pre spoľahlivé ťahanie monokryštálov kremíkovej tyče a konzistentnú kvalitu monokryštálu, vďaka čomu je kremenný téglik jedným z kľúčových pomocných materiálov v systéme ťahania monokryštálu. Kremenné tégliky sa vo všeobecnosti delia do dvoch kategórií podľa ich použitia: kremenné tégliky polovodičovej kvality (elektronická kvalita) a kremenné tégliky fotovoltaickej kvality (solárna kvalita), pričom každá z nich sa vyrába s rôznou čistotou a štrukturálnymi špecifikáciami.

Prečo kremenné sklo odoláva tepelným požiadavkám tavenia

Kremenné sklo, označované aj ako tavený kremeň alebo tavený oxid kremičitý, sa vyrába tavením extrémne čistého oxidu kremičitého pri teplotách presahujúcich 1700 stupňov Celzia a následným ochladením na nekryštalickú amorfnú pevnú látku. Táto amorfná štruktúra dáva kremennému sklu veľmi nízky koeficient tepelnej rozťažnosti, čo znamená, že materiál pri opakovanom zahrievaní a ochladzovaní ľahko nepraská, čo je vlastnosť, ktorá je nevyhnutná počas taviacich cyklov používaných v peciach na ťahanie kryštálov. Na rozdiel od bežného sodnovápenatého skla môžu výrobky z kremenného skla a tyčiniek z kremenného skla s vysokou čistotou tolerovať rýchle teplotné výkyvy bez rozbitia, a preto sa komponenty okien z kremenného skla a tabúľ z kremenného skla tiež široko používajú ako pozorovacie otvory a konštrukčné prvky vo vysokoteplotných peciach.

Chemická čistota je druhým dôvodom, prečo kremeň funguje dobre v taviacich prostrediach. Akákoľvek kovová nečistota, ktorá migruje zo steny téglika do roztaveného kremíka, môže zmeniť elektrické vlastnosti výsledného kryštálu, čo je pri výrobe polovodičov neprijateľné. Trubica z kremenného skla s vysokou čistotou, tyčinky z kremenného skla a tyčinky z kremenného skla sú zušľachtené tak, aby sa minimalizovali stopové prvky, ako je železo, hliník a alkalické kovy, čím sa udržuje tavenina chemicky stabilná počas celého procesu ťahania. Nižšie uvedená tabuľka predstavuje všeobecné porovnanie kľúčových prevádzkových charakteristík medzi taveným kremeňom a dvoma ďalšími tradičnými žiaruvzdornými materiálmi často diskutovanými v literatúre o dizajne pecí, čo ilustruje, prečo tavený kremeň zostáva preferovaným výstelkovým materiálom pre kremíkové taveniny.

Toto horizontálne porovnanie ukazuje, že tavené kremenné sklo má mimoriadne vysokú chemickú čistotu a odolnosť voči tepelným šokom, čo sú dva atribúty, ktoré sú najdôležitejšie pre obsah roztaveného kremíka bez jeho kontaminácie. Hodnotenie rozmerovej stability odráža veľmi nízky koeficient tepelnej rozťažnosti opísaný vyššie, ktorý udržuje tvar téglika konzistentný, aj keď pec prechádza extrémnym teplom. Optická priehľadnosť je zahrnutá, pretože umožňuje operátorom vizuálne sledovať hladinu taveniny a rozhranie rastu kryštálov bez otvárania pece, čo je praktická výhoda okien z kremenného skla a komponentov na sledovanie tabúľ z kremenného skla. Mechanická tvrdosť je hodnotená miernejšie, pretože kremenné sklo je silné pri stlačení, ale môže byť krehké pri náhlom mechanickom náraze, a preto záleží na protokoloch starostlivej manipulácie pri inštalácii a odstraňovaní laboratórneho kremenného téglika alebo laboratórnej jednotky kremičitého téglika. Celkovo graf ilustruje, že kombinácia čistoty, tepelnej odolnosti a stability namiesto surovej tvrdosti je to, čo robí tavený kremeň štandardnou voľbou pre nádoby na tavenie kremíka.

Polovodičový verzus fotovoltaický kremenný téglik

Kremenné tégliky sa bežne delia na kategórie polovodičovej (tiež nazývanej elektronická kvalita) a fotovoltaickej triedy (tiež nazývanej solárna kvalita) a rozlíšenie je založené na úrovni čistoty požadovanej následnou aplikáciou. Tégliky polovodičovej kvality podporujú rast monokryštalických kremíkových ingotov, ktoré budú nakoniec narezané na plátky pre integrované obvody, kde dokonca nečistoty na úrovni častíc na miliardu môžu ovplyvniť výkon zariadenia, takže tieto tégliky sa vyrábajú s najprísnejšou kontrolou čistoty a najprísnejšou špecifikáciou vnútornej vrstvy. Fotovoltaické tégliky podporujú kremíkové ingoty určené pre solárne články, kde je tolerancia čistoty o niečo širšia, pretože výkon solárnych článkov je menej citlivý na stopové nečistoty ako výkon logiky a pamäťového čipu, čo umožňuje inú rovnováhu medzi nákladovou efektívnosťou téglika a špecifikáciou.

Tento radarový graf porovnáva kremenný téglik polovodičovej a fotovoltaickej kvality v rámci šiestich kvalitatívnych atribútov, na ktorých najviac záleží kupujúcim, ktorí získavajú kremenný téglik na použitie v laboratóriu alebo vo výrobnej peci. Profil polovodičovej triedy sa ďalej rozširuje na čistotu, kontrolu bublín a rovnomernosť steny, čo odráža prísnejšiu výrobnú toleranciu vyžadovanú pre surovinu na výrobu doštičiek. Profil fotovoltaickej triedy stále pokrýva širokú oblasť tabuľky, čo naznačuje, že zostáva produktom s vysokým výkonom, ale s vyváženejším rozdelením naprieč transparentnosťou a tepelnou stabilitou, než aby sa každý atribút tlačil na maximum. Odolnosť proti devitrifikácii, čo znamená odolnosť proti nežiaducej kryštalizácii povrchu skla počas dlhodobého vystavenia teplu, je medzi týmito dvoma druhmi tesne zhodná, pretože obe sú vyrobené z taveného oxidu kremičitého s podobnou základnou tepelnou chémiou. Kupujúci, ktorí hodnotia laboratórnu vzorku kremenného téglika alebo celú výrobnú šaržu, môžu použiť tento typ porovnávacieho rámca na rozhodnutie, ktorá trieda vyhovuje ich konkrétnej dĺžke cyklu tavenia a cieľu čistoty produktu.

Štruktúra kremenného téglika: Izometrický pohľad

Výrobný kremenný téglik nie je jediná rovnomerná vrstva skla. Zvyčajne pozostáva z vonkajšej nepriehľadnej vrstvy, ktorá poskytuje štrukturálnu podporu a distribúciu tepla, čírej alebo polopriehľadnej vnútornej vrstvy, ktorá prichádza do priameho kontaktu s roztaveným kremíkom, a v mnohých prevedeniach medzi nimi vloženej bublinkovej vrstvy, ktorá pomáha zvládať tepelné namáhanie a uvoľňovanie plynov počas cyklu taveniny. Nižšie uvedený diagram predstavuje izometrický, označený pohľad na túto vrstvenú štruktúru, čo je užitočné na pochopenie toho, prečo nepriehľadný téglik z taveného kremeňa a číry kremeňový téglik často odkazujú na rôzne zóny tej istej celkovej skupiny produktov, a nie na úplne samostatné produktové rady.

Vonkajšia nepriehľadná vrstva viditeľná na diagrame sa skladá z jemných, tesne zbalených častíc oxidu kremičitého, ktoré rozptyľujú teplo rovnomerne okolo steny téglika a poskytujú mechanickú tuhosť potrebnú na udržanie hmotnosti kremíkovej náplne počas dlhého cyklu ťahania. Hneď pod ňou je umiestnená vrstva prechodu bublín, ktorá obsahuje riadenú distribúciu mikroskopických plynových vreciek, ktoré pomáhajú absorbovať tepelné rozťažné napätie a znižujú riziko prasknutia, keď sa téglik zahrieva z teploty okolia až na svoj prevádzkový rozsah. Najvnútornejšia číra vrstva je vyrobená z oxidu kremičitého najvyššej čistoty a najmenšieho počtu bublín, pretože ide o povrch, ktorý sa priamo dotýka roztaveného kremíka, a preto má najväčší vplyv na kontrolu kontaminácie. Profil okraja a steny znázornený v spodnej časti diagramu je navrhnutý pre špecifický gradient hrúbky, hrubší v blízkosti základne, aby uniesol váhu taveniny a postupne sa zužuje smerom k okraju, čo pomáha tégliku udržiavať rozmerovú stabilitu počas tepelného cyklu. Pochopenie tejto vrstvenej konštrukcie pomáha obstarávacím tímom vyhodnotiť, či dodaná vzorka kremenného téglika, či už je opísaná ako nepriehľadný téglik z taveného kremeňa alebo číry kremeňový téglik, spĺňa vnútornú kvalitu očakávanú pre konkrétnu pec a proces ťahania.

Výrobný proces a kontrola kvality

Výroba kremenného téglika sa začína získavaním vysoko čistého kremenného piesku, ktorý sa preosieva a chemicky upravuje, aby sa odstránili kovové nečistoty, predtým ako sa privedie do rotačnej formovacej pece. Vo vnútri pece sa piesok topí pri extrémne vysokej teplote, zatiaľ čo sa forma otáča, čo umožňuje odstredivej sile rovnomerne rozložiť roztavený oxid kremičitý a vytvoriť vrstvenú štruktúru steny opísanú v predchádzajúcej časti. Po počiatočnej fáze tvarovania prechádza téglik sériou dokončovacích krokov, vrátane orezávania okrajov, kontroly povrchu a overovania rozmerov, a potom sa podrobia konečným kontrolám kvality, ktoré hodnotia distribúciu bublín, rovnomernosť hrúbky steny a optickú čistotu vo vnútornej vrstve. Pretože kontaminácia v ktorejkoľvek fáze môže ohroziť celú šaržu, výrobné zariadenia určené na výrobu kremenného skla, vrátane kremenného téglika, trubíc z kremenného skla a liniek z kremenného skla, udržiavajú kontrolované čisté prostredie, ktoré je oddelené od bežného priemyselného prachu a poletujúcich častíc.

Tento stĺpcový graf znázorňuje relatívne časové váženie každej hlavnej výrobnej fázy v typickej výrobnej linke kremenného téglika, založené na všeobecných opisoch procesov bežných v literatúre o výrobe taveného oxidu kremičitého a nie na akomkoľvek pevnom časovom rozvrhu. Rotačná fixačná fáza zaberá najväčší podiel času spracovania, pretože je to miesto, kde sa vytvára vrstvená štruktúra steny a kde musí byť kontrola teploty najpresnejšia, aby sa zabránilo nerovnomernej hrúbke steny. Príprava suroviny je tiež pomerne časovo náročná, pretože preosievanie a čistenie kremenného piesku na požadovanú úroveň čistoty nie je možné urýchliť bez rizika kontaminácie neskôr v procese. Chladenie vyžaduje tiež starostlivo kontrolovaný plán, pretože príliš rýchle chladenie veľkej časti z taveného oxidu kremičitého môže spôsobiť vnútorné napätie, ktoré neskôr vedie k praskaniu počas prevádzky pece. Orezávanie a kontrola zaberajú pomerne kratšie okná v celkovej časovej osi, ale zostávajú základnými kvalitatívnymi bránami, ktoré určujú, či hotový kremenný téglik alebo príbuzný nástroj z kremenného skla spĺňa rozmerové a optické štandardy požadované zákazníkmi v oblasti polovodičov a fotovoltaiky.

Beyond Silicon Smelting: Širšia rodina produktov z kremenného skla

Zatiaľ čo kremenný téglik je ústredným prvkom tavenia kremíka, rovnaký základný materiál podporuje širokú skupinu špeciálnych produktov z optického skla používaných v laboratórnych, priemyselných a dokonca aj wellness aplikáciách. Trubica z kremenného skla a tyč z kremenného skla s vysokou čistotou sa používajú na výrobu laboratórnych prístrojov, ako je laboratórna súprava z kremenného téglika, zostavy sklenených rúrok a tyče z taveného kremeňa na mieru pre výskumné prostredia, kde sa vyžaduje chemická inertnosť a tepelná odolnosť. Dosky z kremenného skla a okenné komponenty z kremenného skla spolu s UV kremennou doskou a UV okrúhlou kremennou doskou s otvormi sa používajú tam, kde je potrebný ultrafialový prenos alebo prístup na pozorovanie pri vysokej teplote, pretože bežné sklo neprepúšťa ultrafialové vlnové dĺžky tak efektívne ako tavený kremeň. Tyčinky z taveného kremeňa a tyče z kremenného kryštálu sú tiež tvarované do komponentov halogénového ohrievača a infračervených vykurovacích trubíc, vrátane kremenného ohrievača, kremenného ohrievača z uhlíkových vlákien a infračervených vykurovacích trubíc z kremenných uhlíkových vlákien, ktoré sa spoliehajú na rovnakú čistotu a odolnosť voči tepelným šokom, vďaka ktorým je kremeň v prvom rade vhodný na tavenie kremíka.

Zaujímavým rozšírením technológie kremenného skla je jeho využitie v nástrojoch na liečenie zvukov. Pretože tavený kremeň možno tvarovať do presných, rovnomerných hrúbok stien a pri vibrácii vytvára jasnú, trvalú rezonanciu, používa sa na výrobu spievajúcej misky, krištáľových alchymistických misiek, krištáľového speváckeho trojuholníka, krištáľovej harfy, kremennej krištáľovej ladičky a krištáľového spievajúceho svätého grálu. Tieto prístroje sa spoliehajú na rovnaké rotačné tavenie a presné techniky ovládania steny používané pri výrobe téglikov, len aplikované na iný akustický účel ako na tepelný. Medzi ďalšie podporné laboratórne predmety vyrobené z rovnakého základného materiálu z taveného oxidu kremičitého patrí UV tavená kremenná kyveta, obdĺžniková kremenná kyveta, komponenty lodičiek z taveného kremenného skla s vysokou čistotou a laboratórne sklo na všeobecné použitie, ako je trojuholníková banka, lievik trojuholníkového tvaru a odmerka s vysokým obsahom borosilikátu, z ktorých všetky ťažia z vysokej chemickej stability borosilikátového a taveného skla.

Tento prstencový graf predstavuje všeobecný kvalitatívny pohľad na to, ako je tavené kremenné sklo distribuované v hlavných aplikačných segmentoch, na základe typických kategórií priemyselných produktov, a nie na základe špecifického štatistického prieskumu. Téglik a polovodičový segment spolu s laboratórnym sklom tvoria najväčšiu časť tabuľky, čo odráža skutočnosť, že tepelné spracovanie a analytická chémia zostávajú najbežnejšími spôsobmi použitia taveného oxidu kremičitého s vysokou čistotou. Aplikácie vykurovania a infračervených trubíc zaberajú zmysluplný stredný segment, pretože infračervené vykurovacie trubice z kremenných uhlíkových vlákien a komponenty halogénových ohrievačov neustále rastú, pretože priemyselné a spotrebiteľské vykurovacie zariadenia čoraz viac uprednostňujú infračervené prvky s rýchlou odozvou. Optické a UV okenné aplikácie, vrátane UV kremenných platní a okenných produktov z kremenného skla, tvoria menší, ale stabilný segment viazaný na špecializované prístrojové a sterilizačné zariadenia, ktoré závisia od prenosu ultrafialového žiarenia. Segment nástrojov na liečenie zvuku je v porovnaní s tým najmenší, no napriek tomu predstavuje výrazný výklenok, kde sú akustické vlastnosti taveného kremeňa, a nie jeho tepelné alebo optické vlastnosti, primárnou hnacou silou, čo ukazuje, ako jediný základný materiál môže podporiť veľmi odlišné odvetvia konečného použitia.

Výber správneho kremenného téglika alebo komponentu z kremenného skla

Výber medzi polovodičovým a fotovoltaickým kremenným téglikom alebo medzi rôznymi špecifikáciami trubice z kremenného skla a tyčinky z kremenného skla by mal začať jasnou definíciou rozsahu prevádzkových teplôt a tolerancie čistoty následného produktu. Kupujúci by tiež mali zvážiť hrúbku steny téglika a štruktúru vrstvy, pretože hrubšia vonkajšia nepriehľadná vrstva vo všeobecnosti podporuje dlhšie cykly ťahania monokryštálu, zatiaľ čo tenšia, rovnomernejšia vnútorná číra vrstva podporuje nižšie riziko kontaminácie. Nasledujúci zoznam sumarizuje praktické výberové kritériá, ktoré obstarávacie a inžinierske tímy bežne kontrolujú pred dokončením kremenného téglika alebo súvisiacej objednávky komponentov z taveného kremeňa.

• Potvrďte maximálnu nepretržitú prevádzkovú teplotu a krátkodobú špičkovú teplotu, ktoré musí téglik alebo rúrka vydržať počas zamýšľaného cyklu tavenia alebo ohrevu.
• Prispôsobte stupeň čistoty citlivosti následného produktu, vyberte polovodičovú triedu pre výrobu doštičiek a fotovoltaickú triedu pre výrobu solárnych ingotov.
• Skontrolujte rozloženie bublín a špecifikáciu rovnomernosti steny, najmä pre vnútornú kontaktnú vrstvu, ktorá sa priamo dotýka roztaveného materiálu.
• Overte rozmerové tolerancie voči konkrétnej peci alebo ťažnému zariadeniu, do ktorého bude téglik, trubica z kremenného skla alebo tyčinka z kremenného skla inštalovaná.
• Požiadajte o pokyny na manipuláciu a skladovanie, aby ste znížili riziko tepelného šoku alebo mechanického poškodenia predtým, ako sa komponent dostane do prevádzky.

Tento plošný a čiarový graf ilustruje všeobecný vzostupný vzor tavených kremenných komponentov naprieč výrobnými linkami pecí počas viacročného obdobia, čo je v súlade so širšou expanziou výroby monokryštalického kremíka zaznamenanou v rámci fotovoltaického a polovodičového dodávateľského reťazca v posledných rokoch. Stabilný nárast zľava doprava odráža rastúce prírastky kapacity pecí v celom odvetví, z ktorých každý vyžaduje vlastnú sadu kremenných téglikov, trubíc z kremenného skla a podporných komponentov z taveného oxidu kremičitého. Tieňovaná oblasť pod čiarou zdôrazňuje kumulatívny charakter tohto dopytu, pretože tégliky a súvisiace komponenty sú spotrebné položky, ktoré sa musia pravidelne vymieňať, a nie inštalovať raz, na rozdiel od samotného zariadenia pece. Tento vzor podčiarkuje, prečo je pre výrobcov, ktorí prevádzkujú kontinuálne alebo takmer kontinuálne rastové linky kryštálov, dôležitá konzistentná dodávka produktov z kremenného téglika a tyčiniek z kremenného skla. Kupujúci, ktorí hodnotia dlhodobé dodávateľské vzťahy, často hľadajú dodávateľov, ktorí dokážu preukázať stabilnú výrobnú kapacitu, ktorá drží krok s týmto druhom udržateľnej viacročnej rastovej krivky.

O spoločnosti Yancheng Mingyang Quartz Products Co., Ltd.

Yancheng Mingyang Quartz Products Co., Ltd. je spoločnosť špecializujúca sa na výrobu kremeňa a špeciálnych sklenených výrobkov. Yancheng Mingyang Quartz Products Co., Ltd. je výrobný závod spoločnosti Jinzhou Mingde Quartz Glass Co., Ltd. v Jiangsu. Od svojho založenia sa spoločnosť rýchlo rozvíjala, zavádzala moderné technológie a výrobné zariadenia doma iv zahraničí a neustále zlepšovala kvalitu výrobkov. Spoliehajúc sa na svoje vlastné výhody vyvinula spoločnosť množstvo produktov vhodných pre trh, ktoré spĺňajú potreby rôznych zákazníkov, a pre svojich zákazníkov vyriešila mnohé naliehavé výrobné výzvy v rámci dodávateľského reťazca kremeňa a špeciálneho skla.

Sortiment spoločnosti zahŕňa trubice z kremenného skla, trubice z kremenného skla s dvojitým otvorom, tyčinky z kremenného skla, dosky z kremenného skla, zafírové okná, sklenené okná s fluoridom vápenatým, infračervené a ultrafialové povlaky, okenné panely z hlinitokremičitanového skla odolné voči vysokému tlaku, nástroje z kremenného skla, nástroje z vysokoborosilikátového skla, kremenné kremenné ohrievače, zlaté tégliky kremenné infračervené vykurovacie trubice, diaľkové infračervené smerové ohrievače, ultrafialové germicídne lampy a iné špeciálne typy výrobkov z kremenného skla. Tento široký rozsah výroby umožňuje spoločnosti podporovať zákazníkov, ktorí potrebujú štandardné kremenné tégliky a trubice z kremenného skla, ako aj špecializovanejšie položky, ako sú zafírové okná a komponenty infračervených vykurovacích trubíc, v rámci jedného dodávateľského vzťahu.

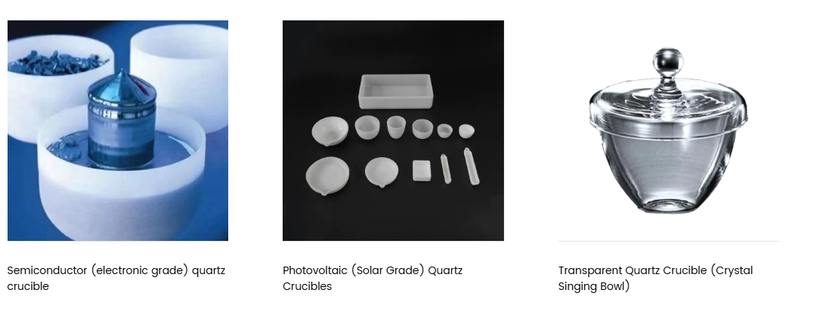

Vyššie uvedené príklady produktov ilustrujú rozsah v rámci rodiny kremenných téglikov, od polovodičového (elektronického) kremenného téglika s charakteristickou štruktúrou vrstvených stien, cez súpravu fotovoltaických (solárnych) kremenných téglikov v rôznych veľkostiach pre rôzne kapacity pecí, až po priehľadný kremenný téglik, ktorého zvuk je čistý, ako tenkostenná miska na hojenie Tento vizuálny rad zdôrazňuje, ako sa rovnaký materiál z taveného oxidu kremičitého a výrobné odborné znalosti premietajú do produktov pre veľmi odlišné odvetvia konečného použitia, od tavenia kremíkových kryštálov cez laboratórne sklo až po akustické nástroje, pričom všetky sa vyrábajú s rovnakým základným dôrazom na čistotu a štrukturálnu presnosť.
