Čo je trubica z kremenného skla?

Trubica z kremenného skla je špeciálny sklenený materiál vyrobený zo suroviny oxidu kremičitého s ultra vysokou čistotou, ktorá sa taví pri vysokej teplote a následne precízne spracováva. Svojím vynikajúcim komplexným výkonom zohráva nezastupiteľnú úlohu v high-tech oblastiach ako sú polovodiče, optoelektronika, nová energetika a prístroje vedeckého výskumu.

Najvýraznejšou vlastnosťou tohto materiálu je jeho vynikajúca odolnosť voči vysokým teplotám, ktorá dokáže odolávať extrémnym teplotám bez deformácie alebo praskania, a jeho vynikajúca odolnosť voči teplotným šokom, ktorá sa dokáže prispôsobiť rýchlym teplotným zmenám. Z hľadiska optiky majú trubice z kremenného skla extrémne vysokú priepustnosť svetla a sú vhodné pre široké spektrum spektier od ultrafialového po infračervené. Okrem toho tiež vykazuje extrémne silnú chemickú stabilitu, odoláva väčšine silných kyselín a vysokoteplotnej korózii a zabezpečuje dlhodobé stabilné používanie v drsnom prostredí.

Rúry z kremenného skla majú tiež vynikajúce elektrické izolačné vlastnosti a mechanickú pevnosť, vďaka čomu sú ideálne pre presné elektronické a optické zariadenia. Moderná výrobná technológia môže produkovať veľké, vysoko čisté kremenné trubice a môže upraviť ich výkon pomocou špeciálnych procesov tak, aby vyhovovali potrebám rôznych aplikačných scenárov. Či už ide o výrobu polovodičov, komunikáciu z optických vlákien alebo špičkové vedecké výskumné zariadenia, trubice z kremenného skla zohrávajú kľúčovú úlohu a podporujú rozvoj špičkových technológií.

1. Vlastnosti materiálu
Chemické vlastnosti
Vynikajúca chemická stabilita trubíc z kremenného skla pochádza z ich špeciálneho materiálového zloženia a štruktúry. Tento vysoko čistý kremičitý materiál vykazuje takmer dokonalú chemickú inertnosť a pri izbovej teplote takmer nereaguje s inými látkami. Má silnú odolnosť voči väčšine anorganických kyselín a organických rozpúšťadiel, vrátane silných kyselín, ako je koncentrovaná kyselina sírová, kyselina dusičná a kyselina chlorovodíková, ako aj organickým zlúčeninám, ako sú alkoholy a ketóny. Dokonca aj pri vysokých teplotách si trubice z kremenného skla dokážu zachovať túto stabilnú chemickú vlastnosť, čo z nich robí ideálny materiál nádoby na manipuláciu s korozívnymi látkami.

Rúry z kremenného skla majú slabú odolnosť voči kyseline fluorovodíkovej a horúcej kyseline fosforečnej, pretože tieto látky môžu špecificky reagovať s oxidom kremičitým. Podobne sú trubice z kremenného skla tiež náchylné na koróziu vo vysokoteplotnom a silne alkalickom prostredí. V praktických aplikáciách by sa mala venovať osobitná pozornosť tomu, aby sa zabránilo kontaktu s týmito špecifickými chemickými prostrediami. Práve vďaka tejto jedinečnej chemickej stabilite sú trubice z kremenného skla široko používané v oblastiach, ako je výroba polovodičov a chemická výroba, ktoré si vyžadujú extrémne vysokú čistotu materiálu.

Tepelné vlastnosti
Trubica z kremenného sklas dokáže nepretržite odolávať ultra-vysokým teplotám, s ktorými sa bežné kovové materiály nedokážu vyrovnať. Táto vynikajúca tepelná odolnosť pochádza z jeho špeciálnej atómovej štruktúry. Dokonca aj pri extrémne vysokých teplotných podmienkach si trubice z kremenného skla môžu zachovať štrukturálnu integritu bez zmäknutia a deformácie. Ešte úžasnejšie je, že pri drastických zmenách teploty takmer nezmení veľkosť, čo je vo vede o materiáloch mimoriadne zriedkavé.

Táto jedinečná tepelná stabilita robí z trubíc z kremenného skla ideálnu voľbu pre extrémne teplotné prostredia. Môže opakovane podstúpiť rýchle ochladenie z ultra vysokej teploty na izbovú teplotu bez praskania alebo lámania, čo je dôležité v priemyselných procesoch, ktoré si vyžadujú časté tepelné cykly. Relatívne nízka tepelná vodivosť trubíc z kremenného skla z nich zároveň robí vynikajúci tepelnoizolačný materiál, ktorý dokáže účinne blokovať vyžarovanie a vedenie vysokoteplotných zdrojov tepla.

Optické vlastnosti
Trubice z kremenného skla vykazujú jedinečné výhody v optických vlastnostiach. Má extrémne široký rozsah spektrálnej priepustnosti a dokáže efektívne prenášať elektromagnetické vlny z hlbokých ultrafialových do blízkych infračervených oblastí. Táto vynikajúca optická vlastnosť z neho robí základnú súčasť presných optických systémov. Podľa rôznych aplikačných požiadaviek je možné cielene nastaviť aj optické vlastnosti trubíc z kremenného skla.

Špeciálnym spracovaním je možné vyrobiť trubice z kremenného skla so špecifickými optickými vlastnosťami. Napríklad mliečne kremenné trubice dosahujú rovnomerný rozptyl svetla cez vnútorné mikrobublinkové štruktúry, ktoré sú vhodné pre príležitosti vyžadujúce jemné osvetlenie; pridaním špecifických prvkov možno vyrobiť farebné kremenné trubice so selektívnymi charakteristikami priepustnosti svetla pre špeciálne optické filtračné zariadenia. Tieto nastaviteľné optické vlastnosti výrazne rozširujú rozsah použitia trubíc z kremenného skla.

Mechanické a elektrické vlastnosti
Hoci trubice z kremenného skla majú vysokú tvrdosť a pevnosť, ich krehké vlastnosti si vyžadujú osobitnú pozornosť. Tento materiál je náchylný na praskanie, keď je vystavený nárazu alebo lokálnemu namáhaniu, preto je potrebná osobitná pozornosť pri manipulácii, inštalácii a používaní. Vďaka technológii jemnej povrchovej úpravy môžu trubice z kremenného skla získať extrémne vysokú povrchovú úpravu, aby splnili najprísnejšie požiadavky na optické aplikácie.

Pokiaľ ide o elektrické vlastnosti, trubice z kremenného skla vykazujú vynikajúce izolačné vlastnosti. Aj pri vysokých teplotách si stále dokáže zachovať dobré dielektrické vlastnosti bez výrazných zmien vodivosti. Táto stabilná izolačná vlastnosť z neho robí ideálny izolačný materiál pre vysokonapäťové elektrické zariadenia a elektronické súčiastky. Rúry z kremenného skla majú zároveň vynikajúcu odolnosť voči oblúku a možno ich bezpečne používať v prostredí so silným elektrickým poľom.

Vlastnosti povrchu a spracovania
Vlastnosti povrchu a spracovania trubice z kremenného skla umožňujú im uspokojiť potreby rôznych presných aplikácií. Jeho prirodzený povrch má vysoký stupeň povrchovej úpravy a po precíznom leštení môže dosiahnuť takmer dokonalú rovinnosť, ktorá spĺňa prísne požiadavky na optické komponenty laserovej kvality. Povrch trubíc z kremenného skla môže byť pokovovaný rôznymi špeciálnymi povlakmi, ako sú antireflexné povlaky, ktoré môžu výrazne zvýšiť priepustnosť, a vodivé povlaky, ktoré mu môžu poskytnúť vodivé vlastnosti.

Pokiaľ ide o technológiu spracovania, spracovanie trubíc z kremenného skla za tepla vyžaduje extrémne vysoké teploty a na dosiahnutie zvárania alebo tvárnenia za tepla sa zvyčajne používa špeciálne zariadenie s vodíkovo-kyslíkovým plameňom; zatiaľ čo spracovanie za studena vyžaduje diamantové nástroje na rezanie a vŕtanie a leštenie okrajov plameňom po spracovaní, aby sa zabránilo rozširovaniu mikrotrhlín a ovplyvneniu pevnosti materiálu.

2. Výrobný proces
Výrobný proces trubice z kremenného skla je vysoko sofistikovaný proces, ktorý vyžaduje prísnu kontrolu kvality, aby sa zabezpečilo, že konečný produkt bude mať vynikajúci výkon. Súčasné hlavné výrobné metódy zahŕňajú ťahanie taveniny a spracovanie tvarovaním a každý proces je navrhnutý pre rôzne požiadavky na produkt.

Výrobný proces ťahania taveniny
Ako základná technológia kontinuálnej výroby má metóda ťahania taveniny veľmi presný procesný tok. Na začiatku výroby sa do špeciálnej vysokoteplotnej pece vkladajú vybrané suroviny z kremenného piesku vysokej čistoty. Táto pec používa špeciálnu metódu ohrevu na vytvorenie prostredia s veľmi vysokou teplotou, ktoré postačuje na úplné roztavenie kremeňa. Počas procesu tavenia suroviny prechádzajú prísnym stupňom čistenia a stopové nečistoty a bubliny sa odstraňujú vysokoteplotným odparovaním a chemickými reakciami.

Roztavená kvapalina z kremenného skla vstupuje do lisovacej oblasti, kde presný formovací systém tvaruje tekuté sklo do rúrkovej štruktúry. Dizajn a výroba formy vyžaduje extrémne vysokú presnosť a jej rozmerová tolerancia je kontrolovaná vo veľmi malom rozsahu.

Počas procesu ťahania presne kontrolovaný teplotný gradient zaisťuje, že si sklená kvapalina počas tvarovania zachováva najlepšiu viskozitu a tekutosť. Počítačom riadený trakčný systém zároveň naťahuje sklenenú trubicu konštantnou rýchlosťou a túto rýchlosť je potrebné dokonale zladiť s rýchlosťou chladenia sklenenej kvapaliny, aby sa zabezpečila rovnomernosť hrúbky steny trubice.

Po sformovaní sa trubica z kremenného skla vstupuje do procesu žíhania, čo je kľúčový krok na zabezpečenie kvality produktu. Žíhacia pec využíva zónovú reguláciu teploty, aby sa sklenená trubica mohla pomaly ochladzovať podľa prednastavenej teplotnej krivky. Tento proces môže účinne eliminovať zvyškové napätie vo vnútri skla a zabrániť praskaniu alebo deformácii produktu počas následného spracovania alebo použitia. Žíhaný produkt tiež musí prejsť prísnou kontrolou kvality vrátane merania rozmerov, analýzy napätia a testovania optického výkonu.

Spracovanie procesu výroby výliskov
Metóda spracovania formovania sa používa hlavne pri výrobe výrobkov z kremenného skla špeciálneho tvaru a jeho procesné charakteristiky sa zameriavajú skôr na flexibilitu a presnosť. Pri tomto procese sa ako suroviny používajú vysokokvalitné prefabrikované kremenné sklo, ktoré boli prísne triedené a predupravené.

Počas spracovania operátor používa špeciálne navrhnuté zariadenie na tepelné spracovanie na lokálne ohrievanie kremenného skla. Teplota ohrevu musí byť presne kontrolovaná, aby sa dosiahlo dostatočné zmäknutie na formovanie a zabránilo sa nadmernému zahrievaniu, ktoré poškodí vlastnosti materiálu. Skúsení technici posúdia najvhodnejší čas spracovania na základe pozorovania stavu viskózneho toku skla.

Pre výrobky so zložitými tvarmi, ako sú rúrky s viacerými kolenami alebo špeciálne tvarované spojky, sú zvyčajne potrebné špeciálne formy na dokončenie výlisku. Formovací materiál musí byť schopný odolať spracovateľskej teplote kremenného skla a zároveň zabezpečiť hladkosť formovacieho povrchu. V niektorých prípadoch s vysokou presnosťou sa na dosiahnutie presnejšieho riadenia lisovania používa aj počítačom podporované CNC obrábacie zariadenie.

Výrobky po spracovaní a formovaní musia tiež prejsť jemným žíhaním. Na rozdiel od metódy tavného ťahania si proces žíhania týchto výrobkov so špeciálnym tvarom často vyžaduje prispôsobené teplotné krivky, aby sa vyrovnali s potrebami odľahčenia namáhania dielov s rôznou hrúbkou. Nakoniec musí každý výrobok prejsť prísnou kontrolou vzhľadu, meraním rozmerov a testovaním výkonu, aby sa zaistilo, že spĺňa požiadavky na používanie.

Systém kontroly kvality oboch procesov zahŕňa viaceré prepojenia, ako je kontrola surovín, monitorovanie procesov a kontrola hotových výrobkov. Moderná výrobná linka je vybavená aj online monitorovacím systémom na sledovanie kľúčových parametrov procesu v reálnom čase, aby bola zabezpečená stabilita výrobného procesu a konzistentnosť výkonu produktu.

Prostredníctvom týchto presných výrobných procesov môžu trubice z kremenného skla spĺňať prísne požiadavky na materiálový výkon v špičkových oblastiach, ako sú polovodiče a optika.

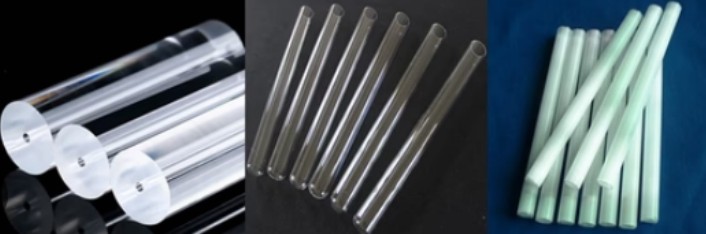

3. Hlavná klasifikácia

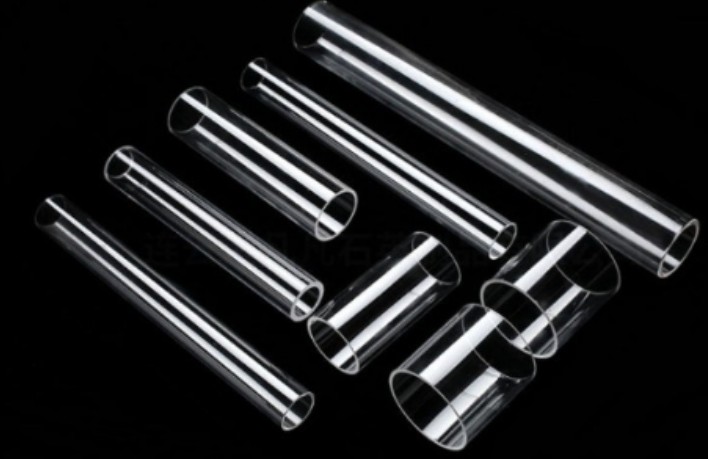

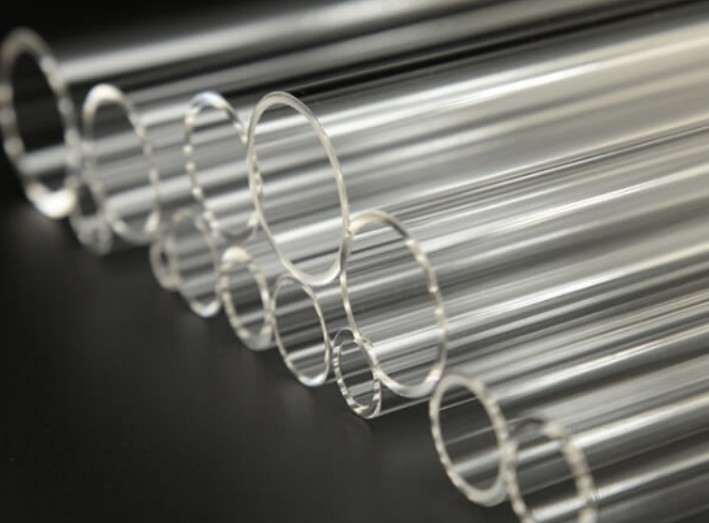

Priehľadná kremenná trubica
Ako najzákladnejší typ má vynikajúci výkon transparentné trubica z kremenného skla pochádza z prísne kontrolovaného výrobného procesu. Tento druh trubice používa ako surovinu kremenný piesok s mimoriadne vysokou čistotou, ktorý sa odstraňuje špeciálnym procesom tavenia, aby sa vytvorila vysoko homogénna amorfná štruktúra. Jeho mikroštruktúra je hustá a rovnomerná a takmer neexistujú žiadne centrá rozptylu svetla, takže má vynikajúcu optickú priepustnosť. Dokáže udržať stabilnú priepustnosť v širokom spektre od hlbokého ultrafialového až po blízke infračervené, čo z neho robí ideálny materiál pre optické systémy.

V polovodičovom priemysle sú priehľadné kremenné rúrky široko používané ako kľúčové komponenty, ako sú rúrky difúznej pece a epitaxné reakčné rúrky, kvôli ich chemickej inertnosti a tepelnej stabilite. V oblasti osvetlenia sa z neho vyrába svetlo vyžarujúca dutina špeciálnych svetelných zdrojov, ako sú vysokotlakové plynové výbojky a ultrafialové germicídne lampy. Často sa používa ako kľúčový optický komponent, ako sú optické okná a vzorkové bunky vo vedeckých výskumných prístrojoch. Bežne sa používa aj v lekárskych zariadeniach ako komponent optického prenosu nástrojov, ako sú endoskopy.

Oválna kremenná trubica
Špeciálny vzhľad opálovej kremennej trubice pochádza zo siete submikrónových bublín rovnomerne rozložených vo vnútri. Tieto bubliny vznikajú presným riadením procesných parametrov počas procesu tavenia a ich veľkosť a hustota distribúcie priamo ovplyvňujú optické vlastnosti trubice. Bublinová štruktúra vytvára nielen efekt mäkkého rozptylu svetla, ale tiež výrazne znižuje tepelnú vodivosť materiálu, vďaka čomu má dobré tepelnoizolačné vlastnosti.

V oblasti infračerveného ohrevu môžu opalizujúce kremenné trubice rovnomerne rozptýliť tepelné žiarenie a zabrániť lokálnemu prehriatiu. Často sa používa ako ochranná trubica vykurovacieho telesa v zariadeniach na spracovanie potravín, ktorá môže zabezpečiť účinnosť ohrevu a zabrániť spáleniu potravín. V špeciálnych osvetľovacích zariadeniach sa používa na vytvorenie neoslňujúceho rovnomerného plošného svetelného zdroja. Niektoré analytické prístroje tiež používajú opalescentné kremenné trubice ako komory na vzorky na získanie jednotnej dráhy detekčného svetla.

Farebné kremenné trubice
Požiadavky výrobného procesu farebných kremenných trubíc sú extrémne vysoké a je potrebné dosiahnuť stabilné farebné efekty pri zachovaní základných vlastností kremenného skla. Proces farbenia zvyčajne používa metódu tavenia pri vysokej teplote na rovnomerné začlenenie špecifických oxidov kovov do kremennej matrice. Rôzne farbivá budú produkovať charakteristické absorpčné spektrá, ako napríklad kobaltové prvky produkujú modré, mangánové prvky produkujú fialové atď.

Tieto farebné trubice sú nielen dekoratívne, ale čo je dôležitejšie, majú selektívne filtračné vlastnosti. V systémoch scénického osvetlenia môžu farebné kremenné trubice priamo produkovať špecifické farebné svetlo. V optických experimentálnych zariadeniach sa môže použiť ako filtračný prvok pre špecifické vlnové dĺžky. Niektoré priemyselné detekčné zariadenia tiež využívajú svoje filtračné vlastnosti na spektrálnu analýzu. Špeciálne formulované farebné trubice môžu tieniť aj škodlivé žiarenie a používajú sa v ochranných zariadeniach.

Špeciálne tvarované kremenné trubice
Výroba špeciálne tvarovaných kremenných trubíc plne demonštruje flexibilitu technológie spracovania kremenného skla. Podľa požiadaviek aplikácie je možné z neho vyrobiť rôzne zložité geometrické tvary, vrátane viacuhlových ohybov, trojcestných rúr v tvare T, redukčných spojovacích rúrok atď. Tieto špeciálne tvary zvyčajne vyžadujú kombináciu viacerých technológií spracovania, ako je ohýbanie za tepla, presné zváranie a obrábanie.

V polovodičových zariadeniach sa kremenné trubice špeciálneho tvaru používajú na vytvorenie komplexných systémov dodávania plynu. V chemickej výrobe môžu kremenné trubice špeciálneho tvaru spĺňať náročné procesné požiadavky. Experimentálne zariadenia vedeckého výskumu často vyžadujú prispôsobené kremenné potrubné systémy. Niektoré zdravotnícke zariadenia tiež používajú špeciálne tvarované kremenné trubice ako kľúčové funkčné komponenty.

Nízkohydroxylové trubice
Výroba kremenných rúrok s nízkym obsahom hydroxylových skupín vyžaduje špeciálne riadenie procesu. Obsah hydroxylových skupín v materiáli možno výrazne znížiť optimalizáciou taviacej atmosféry, použitím technológie vákuového odplyňovania a použitím vysoko čistých surovín. Pokročilejšie technológie zahŕňajú aj špeciálne procesy, ako je následné plazmové spracovanie.

V oblasti laserovej technológie nízkohydroxylové trubice výrazne znižujú straty absorpciou infračerveného žiarenia a sú základnými komponentmi vysokovýkonných laserov. V presných optických systémoch môže znížiť optické skreslenie spôsobené hydroxylovými skupinami. Niektoré špeciálne zariadenia so svetelnými zdrojmi tiež vyžadujú nízkohydroxylové trubice, aby sa zabezpečila spektrálna čistota. V oblasti komunikácie s optickými vláknami sa používa ako predlisok pre nízkostratové optické vlákna.

4. Hlavné oblasti použitia
V oblasti optoelektronických technológií trubice z kremenného skla zohrávajú nezastupiteľnú úlohu. Ako základná zložka špeciálnych svetelných zdrojov sa široko používa pri výrobe vysokointenzívnych plynových výbojok vrátane metalhalogenidových výbojok, vysokotlakových sodíkových výbojok atď. Tieto osvetľovacie zariadenia môžu pri práci dosiahnuť vnútornú teplotu tisícok stupňov Celzia, sprevádzanú silným ultrafialovým žiarením.

Rúry z kremenného skla sú dokonale kvalifikované svojou odolnosťou voči vysokej teplote a anti-ultrafialovými vlastnosťami. Pri aplikácii ultrafialovej technológie sú trubice z kremenného skla preferovaným materiálom na výrobu UV sterilizačných lámp, ultrafialových vytvrdzovacích lámp a iných zariadení. Ich vynikajúca priepustnosť ultrafialového žiarenia zaisťuje sterilizačné a vytvrdzovacie účinky.

Oblasť komunikácie s optickými vláknami je neoddeliteľná od trubíc z kremenného skla. Ako základný materiál predlisku z optického vlákna prechádza vysoko čistá kremenná trubica zložitým procesom nanášania a ťahania, aby sa nakoniec vytvorilo optické vlákno, ktoré prenáša optické signály. V laserovej technológii sa na výrobu kľúčových komponentov, ako je rezonančná dutina lasera a výstupné okno, používajú špeciálne upravené trubice z kremenného skla. Ich vynikajúca optická rovnomernosť a tepelná stabilita zabezpečujú kvalitu a stabilitu laserového výstupu.

Výroba polovodičov je vysoko závislá od trubíc z kremenného skla. Rúry z kremenného skla hrajú dôležitú úlohu v mnohých kľúčových spojoch pri výrobe čipov. V procese rastu monokryštálového kremíka zaisťujú vysoko čisté kremenné tégliky a komponenty tepelného poľa čisté prostredie pre rast kryštálov. Pri vysokoteplotných procesoch, ako je difúzia a oxidácia, sa trubice z kremenného skla používajú ako procesné dutiny a potrubia na dodávku plynu, aby odolali korozívnym plynom a extrémnym teplotám.

V zariadeniach na spracovanie plátkov, trubice z kremenného skla sú vyrobené do kľúčových komponentov, ako sú nosiče plátkov a rozdeľovače plynu rôznych tvarov. Fotovoltaický priemysel tiež používa veľké množstvo trubíc z kremenného skla, najmä v ingotoch z polykryštalického kremíka a v zariadeniach na pestovanie monokryštálov kremíka. Čistota kremenných trubíc priamo ovplyvňuje účinnosť premeny solárnych článkov. S neustálym pokrokom uzlov polovodičového procesu sú požiadavky na čistotu a rovinnosť trubíc z kremenného skla stále vyššie a vyššie.

Chemický priemysel naplno využíva vynikajúcu chemickú stabilitu trubíc z kremenného skla. V procese spracovania korozívnych médií, ako sú silné kyseliny a silné alkálie, reaktory z kremenného skla, výmenníky tepla a iné zariadenia vykazujú vynikajúcu odolnosť proti korózii. V laboratóriu sa z kremenných sklenených trubíc vyrábajú rôzne presné experimentálne zariadenia, ako sú spektrálne analytické vzorkové cely, vysokoteplotné reakčné skúmavky atď., a ich chemická inertnosť zaisťuje presnosť experimentálnych údajov.

V oblasti analytického testovania zabezpečujú presnosť spektrálneho merania kremenné kyvety, optické hranoly a ďalšie komponenty. Vedecké výskumné inštitúcie často používajú trubice z kremenného skla na vytváranie špeciálnych experimentálnych zariadení, ako sú vysokoteplotné pozorovacie okná, komponenty vákuového systému atď., Aby sa splnili experimentálne potreby v extrémnych podmienkach. Aplikácia trubíc z kremenného skla v týchto oblastiach značne rozšírila možnosti chemického výskumu a experimentov.

V oblasti priemyselného vykurovania trubice z kremenného skla sú široko používané ako vyžarovacie trubice a ochranné návleky pre infračervené ohrievače. Jeho vysoká teplotná odolnosť umožňuje vykurovaciemu zariadeniu pracovať stabilne a po dlhú dobu v drsnom prostredí. V zdravotníckych sterilizačných zariadeniach vydržia sterilizačné nádoby vyrobené z trubíc z kremenného skla opakovanú sterilizáciu vysokoteplotnou a vysokotlakovou parou.

Kľúčové komponenty, ako sú pozorovacie okienka a ochranné kryty senzorov lietadiel a kozmických lodí, sú vyrobené zo špeciálnych trubíc z kremenného skla, ktoré zaisťujú spoľahlivosť v extrémnych prostrediach. Potravinársky priemysel využíva bezpečnostné a netoxické vlastnosti trubíc z kremenného skla na ich aplikáciu na vykurovacie zariadenia, ktoré prichádzajú do priameho kontaktu s potravinami, ako sú vykurovacie rúrky pre zariadenia na pečenie.
