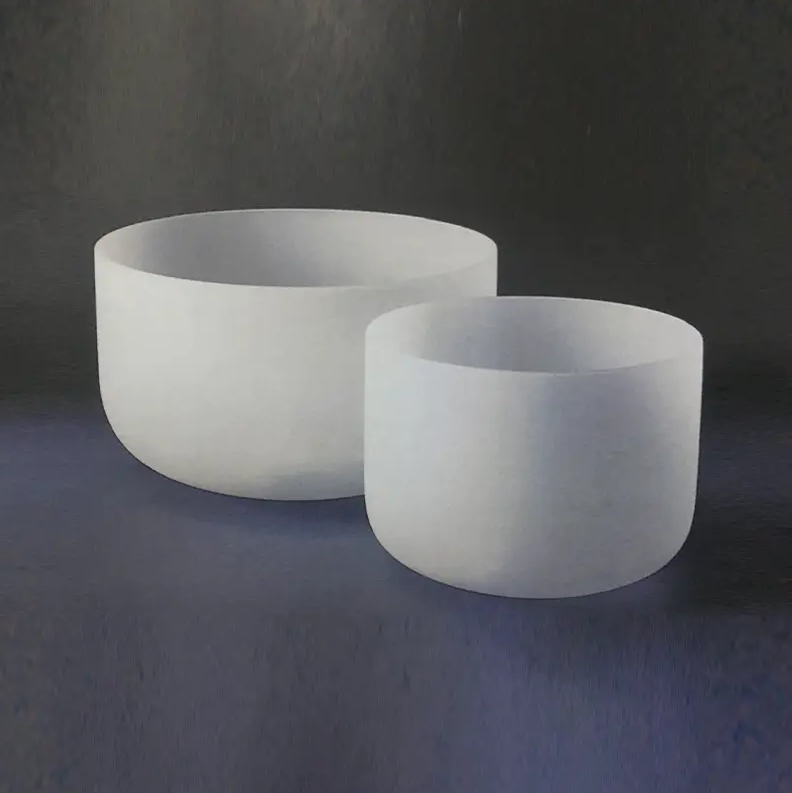

Ako optimalizovať výkon kremenného téglika?

Kľúčové stratégie na optimalizáciu Kremenný téglik Výkon

Najúčinnejším spôsobom optimalizácie výkonu kremenného téglika je kontrola teplotných gradientov, dodržiavanie prísnych protokolov kontaminácie a prispôsobenie kvality téglika špecifickej procesnej teplote a chemickému prostrediu. Tieto tri faktory spolu zodpovedajú za väčšinu predčasných porúch a strát výnosov v polovodičových, solárnych a laboratórnych aplikáciách. Nasledujúce časti rozoberajú jednotlivé optimalizačné páky s praktickým návodom.

Vyberte si správnu triedu téglika pre svoj proces

Nie všetky kremenné tégliky sú si rovné. Čistota surového oxidu kremičitého, výrobná metóda (tavený vs. syntetický) a obsah OH – to všetko určuje hornú prevádzkovú teplotu a chemickú odolnosť. Použitie nedostatočne špecifikovaného téglika je jedinou najčastejšou príčinou skorého zlyhania.

Porovnanie bežných tried téglikov

Pre kremíkové Czochralského (CZ) procesy, tégliky syntetickej kvality s úrovňami kovových nečistôt pod celkom 1 ppm sú povinné. Použitie materiálu štandardnej kvality zavádza kontamináciu železa, hliníka a vápnika priamo do taveniny, čím sa znižuje životnosť menšinových nosičov a výťažnosť zariadenia.

Ovládajte teplotné gradienty, aby ste zabránili praskaniu

Kremeň má veľmi nízky koeficient tepelnej rozťažnosti (~0,55 × 10⁻⁶/°C), ale je krehký. Rýchle zmeny teploty vytvárajú strmé gradienty vnútorného napätia, ktoré prekračujú modul pevnosti materiálu ( ~50 MPa ), čo spôsobí prasknutie alebo katastrofický zlom.

Odporúčané rampové rýchlosti vykurovania a chladenia

• Pod 200 °C: Nábeh nie viac ako 10 °C/min — povrchová vlhkosť a adsorbované plyny musia unikať postupne.
• 200 °C až 600 °C: limit na 5 °C/min — toto rozmedzie prechádza cez prechodovú zónu α–β cristobalitu, kde sú objemové zmeny významné.
• 600 °C do teploty spracovania: 3–5 °C/min je typický pre veľké tégliky (priemer > 300 mm).
• Chladenie: vždy dodržujte riadený zostup; kalenie nad 800 °C spôsobuje ireverzibilné mikrotrhliny aj bez viditeľného prasknutia.

Pri pestovaní kremíka CZ je bežnou praxou udržiavať téglik pri teplote 900 °C 30 – 60 minút počas počiatočného vzostupu na vyrovnanie teploty cez hrúbku steny pred zvýšením na teplotu topenia kremíka (1 414 °C).

Minimalizujte devitrifikáciu, aby ste predĺžili životnosť

Devitrifikácia – premena amorfného oxidu kremičitého na kryštalický cristobalit – začína približne o 1000 °C a zrýchľuje nad 1 200 °C. Akonáhle sa devitrifikácia rozšíri cez vnútornú stenu, téglik sa stane mechanicky nestabilným a musí sa vymeniť. Je hlavnou príčinou skrátenej životnosti téglika pri vysokoteplotných aplikáciách.

Opatrenia na prevenciu devitrifikácie

• Minimalizujte kontamináciu alkalickými kovmi. Sodné a draselné ióny pôsobia ako nukleačné katalyzátory. Dokonca aj zvyšky odtlačkov prstov obsahujúce sodík môžu spustiť devitrifikáciu v kontaktnom bode.
• Používajte ochranné nátery. Tenký povlak z nitridu kremíka (Si3N4) alebo síranu bárnatého (BaSO4) na vnútornej stene spomaľuje čelo kryštalizácie. V solárnych aplikáciách sa ukázalo, že povlaky BaSO₄ predlžujú životnosť téglika 15 – 30 % .
• Obmedzte kumulatívne vystavenie vysokým teplotám. Sledujte celkový počet hodín nad 1 100 °C; väčšina téglikov s vysokou čistotou je dimenzovaná na 100 – 200 hodín v tomto rozsahu predtým, ako sa devitrifikácia stane štrukturálne významnou.
• Pracujte v inertnej alebo redukčnej atmosfére. Prostredia bohaté na kyslík urýchľujú povrchové oxidačné reakcie, ktoré podporujú nukleáciu kryštálov.

Implementujte prísne protokoly o kontaminácii a manipulácii

Povrchová kontaminácia nielen spúšťa devitrifikáciu, ale tiež zavádza nečistoty do citlivých tavenín. V procesoch polovodičových CZ môže jedna častica silicidu železa s veľkosťou 0,5 μm generovať dostatočné množstvo kontaminácie železom na zníženie životnosti menšinového nosiča plátku pod prijateľné limity v susednej časti kryštálu.

Najlepšie postupy pri manipulácii a čistení

1. Vždy manipulujte s téglikmi s rukavice do čistých priestorov (nitril alebo polyetylén, bez kovov) — nikdy nie holými rukami.
2. Predčistite nové tégliky zriedeným roztokom HF (zvyčajne 2–5 % HF 10–15 minút), po ktorom nasleduje dôkladné opláchnutie deionizovanou vodou, aby sa odstránili povrchové oxidy kovov z výroby.
3. Tégliky sušte v čistej sušiarni pri teplote najmenej 120 °C 2 hodiny pred použitím na odstránenie adsorbovanej vlhkosti, ktorá môže počas zahrievania spôsobiť prudké rozstrekovanie.
4. Skladujte v uzavretých nádobách bez prachu; dokonca aj krátka expozícia v štandardnom laboratórnom prostredí môže usadzovať častice, ktoré je ťažké odstrániť po spekaní na povrchu.
5. Pred každým použitím skontrolujte vnútorné povrchy pod UV svetlom – organické zvyšky fluoreskujú a indikujú neúplné čistenie.

Optimalizujte nakladanie do téglika a úroveň plnenia

Spôsob zaťaženia téglika priamo ovplyvňuje rozloženie tepelného napätia a dynamiku taveniny. Nesprávne zaťaženie vytvára lokalizované horúce miesta, nerovnomernú kryštalizáciu a koncentrácie mechanického napätia, ktoré skracujú životnosť téglika.

• Naplňte maximálne 80 % menovitej kapacity. Preplnenie zvyšuje hydrostatický tlak na bočné steny pri zvýšenej teplote, kde kremeň mäkne nad ~1 665 °C (bod mäknutia). Pri 1 200 °C sa deformácia dotvarovania stáva merateľná pri trvalom zaťažení.
• Nabíjajte materiál rovnomerne. Umiestnenie veľkého kusu polysilikónu na jednu stranu vytvára asymetrické zahrievanie počas tavenia, čím sa vytvárajú ohybové momenty v stene téglika.
• Zabráňte priamemu kontaktu medzi kusmi vsádzky a stenou téglika počas nakladania. Náraz počas nakladania je hlavnou príčinou podpovrchových mikrotrhlín, ktoré sa šíria až vtedy, keď téglik dosiahne procesnú teplotu.
• V prípade procesov s pomocou otáčania (napr. ťahanie CZ) overte sústrednosť otáčania. Dokonca aj a Excentricita 0,5 mm pri rotácii téglika pri 5–10 ot./min. spôsobuje cyklické mechanické namáhanie, ktoré môže unaviť základňu počas viacerých cyklov.

Monitorujte a vymieňajte na základe merateľných indikátorov

Spoliehanie sa výlučne na vizuálnu kontrolu vedie buď k predčasnej výmene (plytvanie nákladmi), alebo k oneskorenej výmene (riziko zlyhania procesu). Namiesto toho kombinujte viacero ukazovateľov a rozhodujte sa na základe údajov.

Kritériá rozhodovania o náhrade

Implementácia denníka životného cyklu téglika – sledovanie maximálnej teploty, trvania a výsledku kontroly po každom chode – zvyčajne znižuje neočakávané zlyhania 40 – 60 % v porovnaní so samotnou časovou výmenou na základe údajov z operácií výroby veľkoobjemových kremíkových ingotov.

Využite ovládanie atmosféry a tlaku

Atmosféra obklopujúca téglik počas prevádzky má priamy vplyv na materiál téglika aj na čistotu taveniny. Optimalizácia atmosférických podmienok je lacná a vysokoúčinná páka, ktorá sa v štandardných prevádzkových postupoch často prehliada.

• Preplachovanie inertným plynom (argón alebo dusík): Prúdiaci argón pri 10–20 l/min prostredníctvom CZ pecí znižuje odparovanie SiO z povrchu taveniny, ktorý by sa inak usadzoval na chladnejších stenách pece a opätovne kontaminoval taveninu v nasledujúcich cykloch.
• Prevádzka so zníženým tlakom: Beží na 20-50 mbar (vs. atmosférický) počas rastu CZ znižuje parciálny tlak CO, čím sa potláča inkorporácia uhlíka do kryštálu bez urýchlenia rozpúšťania kremeňa.
• Vyhnite sa vodnej pare: Už 10 ppm H20 v atmosfére pece merateľne zvyšuje obsah OH v tavenine, čo zvyšuje tvorbu donorov kyslíka v kremíkových plátkoch počas nasledujúcich krokov nízkoteplotného žíhania.

Zhrnutie: Praktický kontrolný zoznam optimalizácie

Nasledujúci kontrolný zoznam zlučuje základné akcie opísané vyššie do opakovateľného protokolu pred spustením a počas procesu:

1. Potvrďte, že trieda téglika zodpovedá procesným požiadavkám na teplotu a čistotu.
2. Vyčistite zriedeným HF, opláchnite deionizovanou vodou a vysušte pri 120 °C ≥ 2 hodiny.
3. Skontrolujte vnútorný povrch pod UV svetlom; vyraďovacie tégliky vykazujúce zvyšky alebo mikrotrhliny.
4. Nabíjanie rovnomerne na ≤ 80 % kapacity; zabráňte nárazom na stenu počas nakladania.
5. Nábehová teplota na protokol: ≤ 5 °C/min cez prechodovú zónu 200–600 °C; udržiavajte pri teplote 900 °C pre tepelnú rovnováhu.
6. Počas celého cyklu udržujte prietok inertného plynu a cieľový tlak v peci.
7. Ochlaďte sa pod riadeným zostupom; nikdy neochlaďte pri teplote vyššej ako 800 °C.
8. Pred opätovným použitím zapíšte údaje o chode a skontrolujte, či nedošlo k devitrifikácii, stenčovaniu stien a indikátorom kontaminácie.

Dôsledné uplatňovanie týchto krokov predlžuje priemernú životnosť téglika, znižuje náklady na materiál a – čo je najdôležitejšie – chráni kvalitu taveniny produktu alebo kryštálu, ktorý v ňom rastie.
